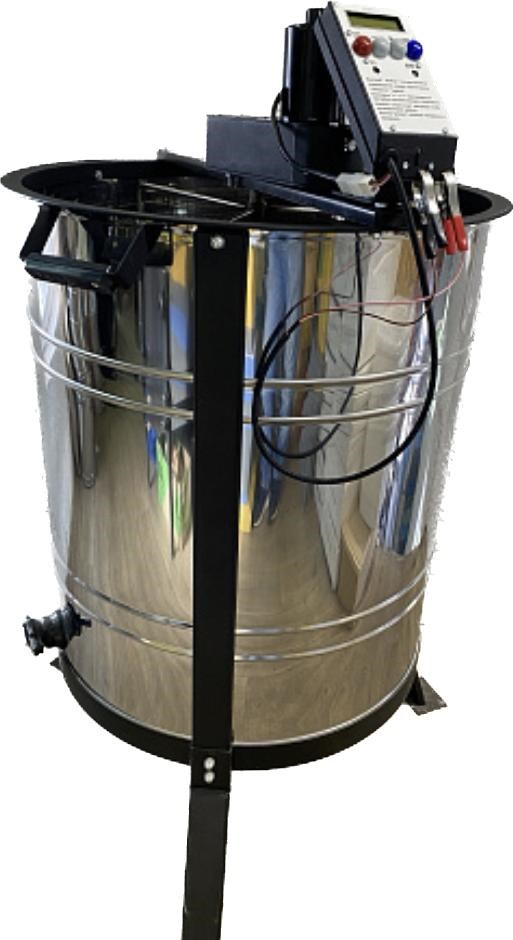

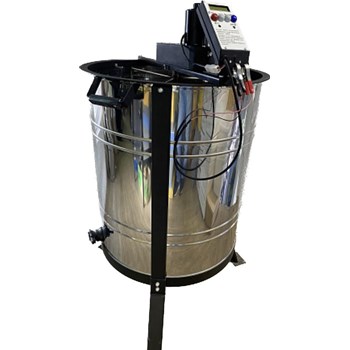

Медогонка 3-х рамочная "Стрекоза", оборотная с ЭЛЕКТРИЧЕСКИМ приводом на 12 вольт с ручным регулятором КЭК, нержавейка, кран пластик

Медогонка трёх рамочная Стрекоза, оборотная с электрическим приводом 12 Вольт и контроллером КЭК (контроллер электрический с «крутилками») - как правило используется пчеловодами любителями у которых пасека до 100 пчелосемей.

Отличительная особенность Медогонки Стрекоза с электроприводом и контроллером КЭК от аналогичных:
- ременная передача электропривода «убрана» в декоративный металлический кожух;
- кассеты сварены из нержавеющих прутов;
- большой «медовый карман» = 38л;
- бак медогонки сверху и снизу имеет металлический обод, что делает медогонку более «жесткой» , надежной ;
- ножки медогонки крепятся к верхнему и нижнему ободу бака, что делает ее более устойчивой и надежной;
- медогонка изготовлена из нержавеющей стали: бак , корзина , кассеты.

Отличительная особенность медогонки С ОБОРОТНЫМИ кассетами от медогонки с НЕ ОБОРОТНЫМИ кассетами - является то, что в медогонке с оборотными кассетами не нужно вытаскивать рамку из медогонки при изменении стороны откачке рамки. Рамка переворачивается внутри медогонки в кассете.

Общие правила подготовки медогонки к работе и работе на ней

Медогонка предназначена для откачивания меда из рамок.
Медогонку перед первым использованием и после окончания работы нужно помыть согласно данным из пункта о техническом обслуживании медогонки.
1. Разместить ранее заготовленные рамки в корзине медогонки.
2. С помощью клемм подключить контроллер к автомобильному аккумулятору на 12В, соблюдая полярность—красная клемма контроллера подключается к клемме «+» аккумулятора, а черная клемма контроллера к клемме «-» аккумуляторной батареи. При этом должен загореться зеленый индикатор «СЕТЬ». Если при подаче питания загорелся красный светодиод («АВАРИЯ»), значит клеммы питания перепутаны, требуется подключить клеммы правильно. В случае приобретения источника питания ZM-120-12 порядок подключения аналогичен: красная клемма подключается к клемме «+» источника питания, а черная клемма к клемме «-» источника питания. Затем подключить источник питания к сети 220В и включить выключатель на блоке питания (должен загореться индикатор сети зеленого цвета).
Порядок работы с контроллером КЭК.
1.С помощью рукояток «ОБОРОТЫ» и «ВРЕМЯ» установить необходимые параметры. Первую фазу вращения необходимо проводить медленно, чтобы исключить возможные разломы листов вощины. Далее скорость можно увеличить в процессе работы с помощью рукоятки «ОБОРОТЫ», а так же можно изменять время откачки меда.

2. Запустить устройство кнопкой «СТАРТ/СТОП».
По окончании рабочего цикла устройство остановится. При необходимости, работу медогонки можно остановить, не дожидаясь окончания цикла, кнопкой «СТАРТ/СТОП».
После откачивания меда с одной стороны рамок, нужно отключить питание (для исключения возможности травматизма). Повернуть рамки другой стороной и произвести откачку со второй стороны рамок.

Конструкция медогонки позволяет изменять направление вращения редуктора. Для этого нужно при полной остановке медогонки, однократно нажать кнопку «РЕВЕРС», которая находится сверху контроллера. После нажатия кнопки «СТАРТ/СТОП» вращение корзины медогонки изменится на противоположное.
ЗАПРЕЩАЕТСЯ НАЖИМАТЬ КНОПКУ «РЕВЕРС» ВО ВРЕМЯ РАБОТЫ И ДО ПОЛНОЙ ОСТАНОВКИ МЕДОГОНКИ.

Техническое обслуживание
Перед началом работы с оборудованием необходимо прочитать инструкцию по обслуживанию и следовать содержащимся в ней указаниям. Производитель не отвечает за повреждения, вызванные неправильным использованием или неправильным обслуживанием оборудования.
Медогонку перед началом работы нужно тщательно промыть горячей водой с небольшим количеством препаратов, которые разрешены для мытья пищевого оборудования, предназначенного для переработки продуктов. Во время мытья оборудования сохраняйте осторожность, не допускайте попадания воды в двигатель и элементы управления.
После этого надо промыть медогонку чистой водой и высушить ее.
Перед каждым сезоном необходимо дополнительно проверять исправность и работоспособность оборудования.

Тип привод – электрический;
Контроллер – КЭК (контроллер с крутилками), 12В;
Напряжение питания – 12В (источником питания ZM-120-12;

Входное напряжение - 220V;
Мощность - 120Вт;
Выходное напряжение - 12V;
Выходной ток - 10А;

Материал бака - нержавеющая сталь AISI430;
Толщина материала стенки/дна бака - 0,5/0,8мм;

Ножки медогонки и обод - сталь (окрашенная);
Количество кассет - 3шт.;
Габаритные размеры кассеты - 423мм х 310мм х 65мм ;
Материал из которого изготовлены кассеты – нержавеющий прут;
Тип рамок, которые можно одновременно откачивать:
Дадан-3 шт.
Рута, Лангстрот-3 шт.
Дадант ½, Магазинные-6шт.
Производительность - 70кг/час;
Диапазон регулировок числа оборотов - 25-240об/мин;

Габаритные размеры медогонки, см:
- высота с ножками, с приводом – 128 см
- высота с ножками, без привода – 110 см
- высота без ножек с приводом –  96 см
- высота без ножек, без привода – 78 см;
- диметр бака (без учета размера ручек) – 67 см
- диаметр бака по краям ручек – 86 см
- внутренний диаметр бака - 63 см
- высота бака - 78 см
Объем медового кармана – 38л;
Масса медогонки не более - 35,5кг;
Диаметр отверстия под сливной клапан - 47мм;
Сливной клапан – пластик.

Габаритные размеры корпуса:
Длина- 85мм;
Ширина - 115мм;
Высота - 250мм;
Масса – 1.37кг;

Входное напряжение - 220V;
Мощность - 120Вт;
Выходное напряжение - 12V;
Выходной ток - 10А;

Электрический привод на 12В - предназначен для установки на медогонки.
Передача крутящего момента с электродвигателя на ведомый вал редуктора производится с помощью зубчатого ремня.
Технические характеристики:
Передаточное число - 9,4
Крутящий момент, Н*м- 2,5
Диапазон регулировки частоты вращения выходного
вала редуктора, об/мин - 25-240
Диапазон регулировки времени - 1—9 мин;
Шаг регулировки времени— 30 секунд
Напряжение питания эл. Двигателя - 12В
Масса мотор—редуктора:
с контроллером - 5,27кг;
без контроллера - 4,42кг;
